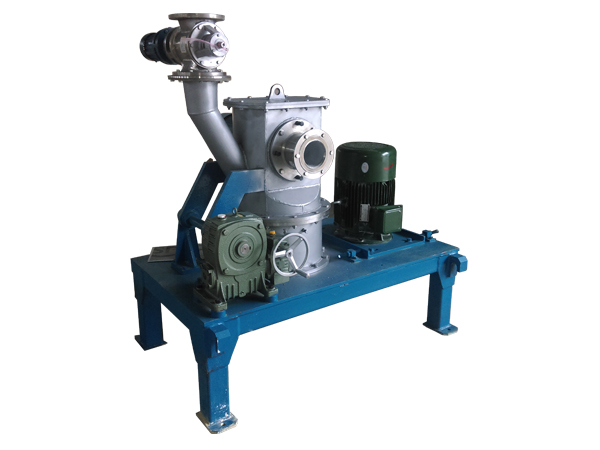

JF系列机械粉碎机



JF系列机械粉碎机

工作原理：
原料由星型阀经斜管通过分级室进入粉碎室，受到冲击锤激烈的冲击，同时在冲击锤与衬板间的间隙处受到冲击、摩擦、剪切。被粉碎的物料随气流上升至分级轮处进行分级，将符合细度要求的微粉排出。

特点：

·本机集机械粉碎和气流分级为一体，是一种新型组合型设备，结构紧凑。
·本机带有分体机构，把分级和粉碎部件一分二，便于检查、清洗、维修。
·生产能力大，原料颗粒最大可达15mm左右，产品粒径d97=6-150um范围内可任意调节。
·一般适用于莫氏硬度3.5级的物料。采用特殊耐磨材料，可适用于物料硬度莫氏7级。
JF系统机械粉碎机流程示意图

1 料仓 2 主机 3 旋风分离器 4 布袋捕集器 5 高压风机
适用范围：农药、石灰石、滑石、高岭土、二氧化硅、刚玉、石蜡、氢氧化铝、乳糖、可可混合物等。

主要技术参数

JF400
JF630
JF1000
分级
粉碎
分级
粉碎
分级
粉碎
电机功率mm
5.5(7.5)
15(18.5)
11
37(45)
15
75(90)
转速 max r/min
6000
5600
4000
3550
240-2400
2250
加料量 Kg/h
40-400
50-1000
400-3000
重量 Kg
807
2450
5330
外形尺寸 mm
1460×780×1707
2145×1330×1710
3460×1866×2350
原料粒径 max mm
5
≤5mm
15
产品粒径d97 um
6-120
10-120
8-150
风机风量 m3/h
1000-1500
2950
6000-10000
风机风压 mmH2O
2000-3000
18496 Pa
1300
风机功率 Kw
15
30
45(55)
