FM型

FM型

一 特点:

本机系干式空气分级机,是带有二次进风及水平安装的分级转子离心式分级机,抗磨损件强,使用寿命长。一般适用于不粘性物料的分级。
即使不易在空气中分散的产品,也可经分级获得最佳清洁度的细粉和粗粉(即指细、粗粉夹带现象极小)。
分级范围广。在D97=4-150μm范围内可供选择,最大生产能力可达8t/h,在水泥制造业可广泛使用。
可分级球状、片状和纤维状的题粒,也可对不同密度的物料进行分离。
分级粒度高:D75/D25=1.1-1.5
分级效率高,牛顿效率η=60-90%
设备结构紧凑,分级粒径大小易于调整。且安装、操作、维修、清洗简便,占地面积小,噪声低,振动少。
生产能力大,制备D97=10μm时,生产能力可达1000Kg/h以上。能和雷蒙磨等各类机械粉碎机及气流粉碎机联合作业,制取超细粉。

二 工作原理:
物料由加料口加入上简体旁的回转阀门输送入分级室。在水平安装的转子旁分散、分级。粗粉甩至筒壁处向下移动在风栅处受二次空(作用及中心管的一次空气吹送。细粉再次脱离粗粉被送至转子处进行分级,最终粗粉向下移动,由下简体上的回转阀排出机外,细粉穿过转子叶片的间隙由排气管送出机外,在捕集器中尾气由风机放至大气。

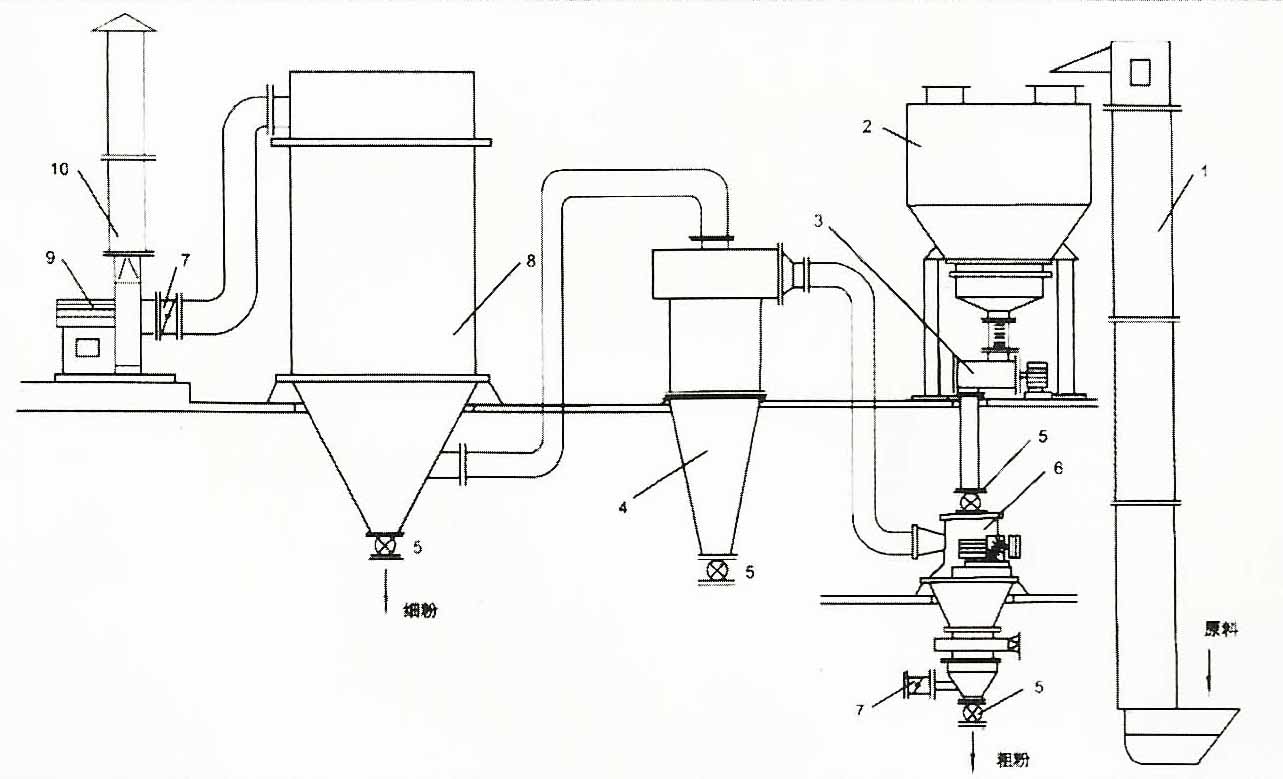

FM型分级机流程示意图:



1 斗式提升机(加料器)
2 振动料仓
3 螺杆加料器
4 旋风分离器
5 星型阀
6 FM分级机

7 蝶阀
8 脉冲袋式除尘器
9 高压风机
10 消音器



主要技术参数

    FM300 FM630 FM1000
转子直径(DIAMETER OF ROTOR) mm 150 315 500
转子电机功率(POWER OF ROTOR MOTOR) kw 4 11 15
生产能力(CAPACITY) kg/h 20-200 200-1500 1000-6000
最大转速(MAX.REVOLUTION) r/min ≥8000 ≥4000 ≥2400
空气量(AIR VOLUME) m3/min 12.9 42 125
主机外形尺寸(MAIN MACHINE SIZE) mm 850×700×1120 1080.5×1200×1744 2280×1626×2808
主机重量(含电机)WEIGHT kg 300 600 2130
风机功率(FAN POWER) kw 11 18.5 55
D97 um 4-80 6-150 8-150
